Configuration des entrées/sorties

L'onglet Configuration vous permet de paramétrer chaque entrée et sortie de votre équipement : nom, type de capteur, calibration, unités de mesure.

Accéder à la configuration

1. Accédez à la page de votre équipement
2. Cliquez sur l'onglet "Configuration"

Présentation de l'interface

L'interface de configuration se compose de :

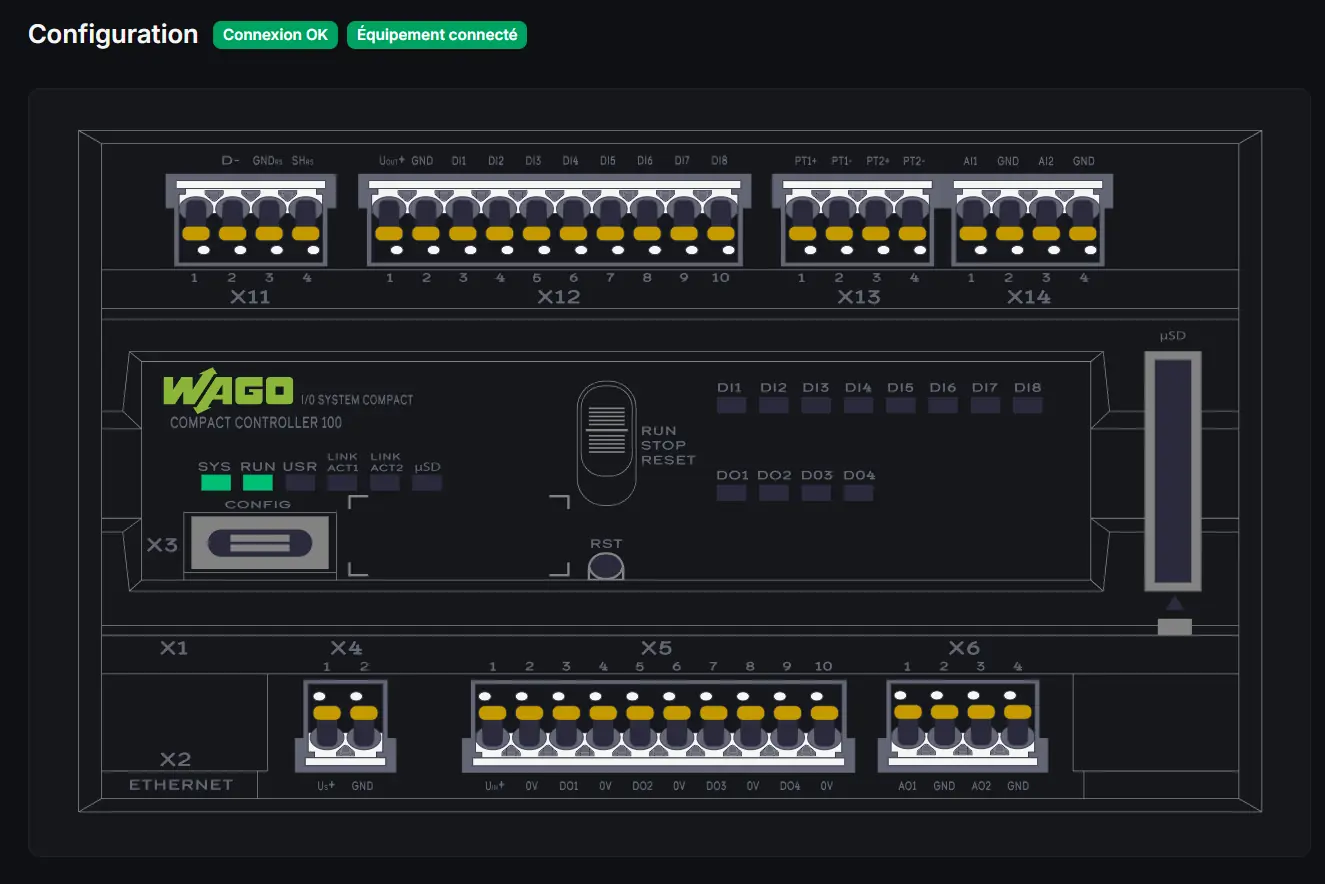

Zone gauche : Représentation graphique

Visualisation de l'automate avec les modules et les états des E/S en temps réel.

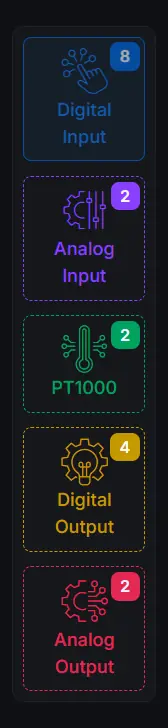

Zone droite : Liste des E/S

Navigation entre les différents types d'entrées/sorties via des boutons :

• Entrées digitales
• Entrées analogiques
• Entrées PT1000
• Sorties digitales
• Sorties analogiques

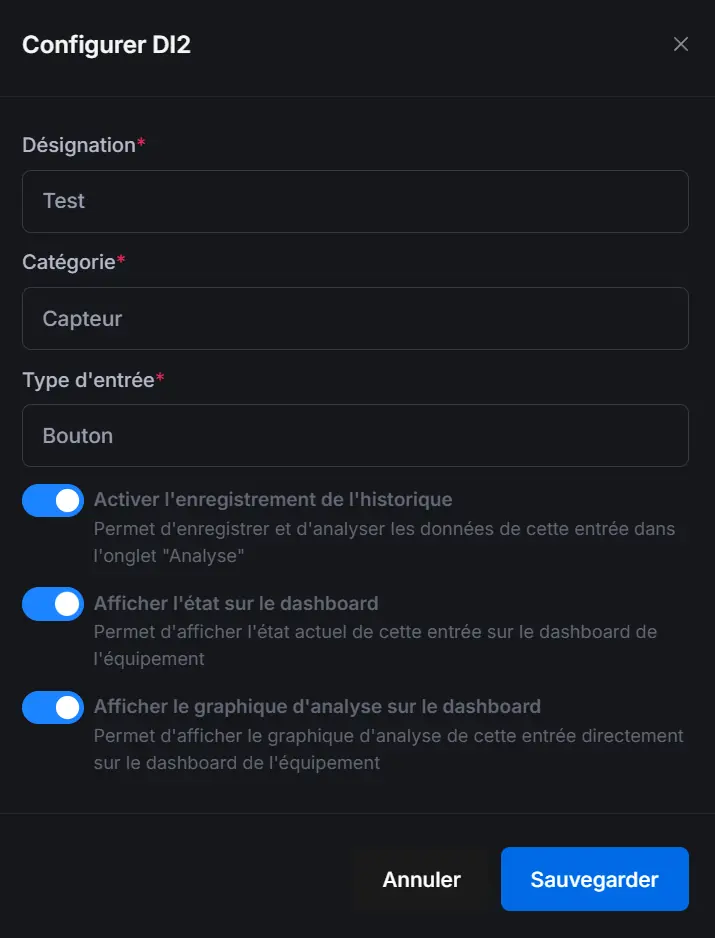

Configurer une entrée digitale

Les entrées digitales sont des capteurs à deux états (ON/OFF).

Informations à renseigner

Champ	Description
Nom	Identifiant de l'entrée (ex: "Détecteur présence bureau")
Type de capteur	Sélection parmi les types prédéfinis ou personnalisés
Icône	Représentation visuelle

Procédure

1. Cliquez sur l'entrée digitale à configurer (DI1, DI2, etc.)
2. Renseignez le nom
3. Sélectionnez le type de capteur dans la liste
4. Choisissez une icône représentative
5. Cliquez sur "Enregistrer"

Conseil

Un nom explicite facilite la création de scénarios et la lecture du tableau de bord.

Configurer une entrée analogique

Les entrées analogiques mesurent des valeurs continues (0-10V ou 4-20mA).

Informations à renseigner

Champ	Description
Nom	Identifiant de l'entrée
Type de capteur	Catégorie du capteur
Icône	Représentation visuelle
Unité de mesure	Unité affichée (%, lux, bar, etc.)
Tension min	Tension correspondant à la valeur minimale
Tension max	Tension correspondant à la valeur maximale
Valeur min	Valeur physique à tension minimale
Valeur max	Valeur physique à tension maximale

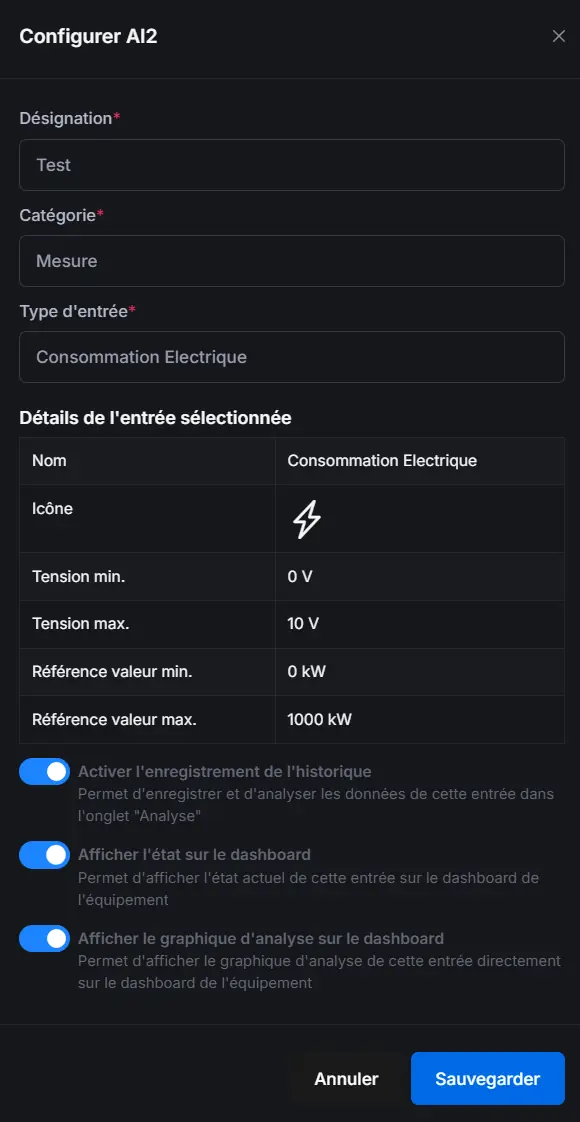

Calibration

La calibration permet de convertir la tension lue (0-10V) en valeur physique :

Exemple : Capteur de luminosité 0-10V = 0-1000 lux

• Tension min : 0V → Valeur min : 0 lux
• Tension max : 10V → Valeur max : 1000 lux

Calibration avancée

Pour les capteurs non-linéaires, une calibration par points est disponible :

1. Cliquez sur "Calibration avancée"
2. Ajoutez des points de référence (tension → valeur)
3. Le système interpole automatiquement entre les points

Configurer une entrée PT1000

Les entrées PT1000 sont des sondes de température haute précision.

Informations à renseigner

Champ	Description
Nom	Identifiant de la sonde
Type	Type de sonde PT1000
Icône	Représentation visuelle

Calibration PT1000

Une calibration par offset est disponible pour ajuster les mesures :

1. Placez la sonde dans un environnement à température connue
2. Notez l'écart entre la valeur lue et la valeur réelle
3. Renseignez l'offset de correction

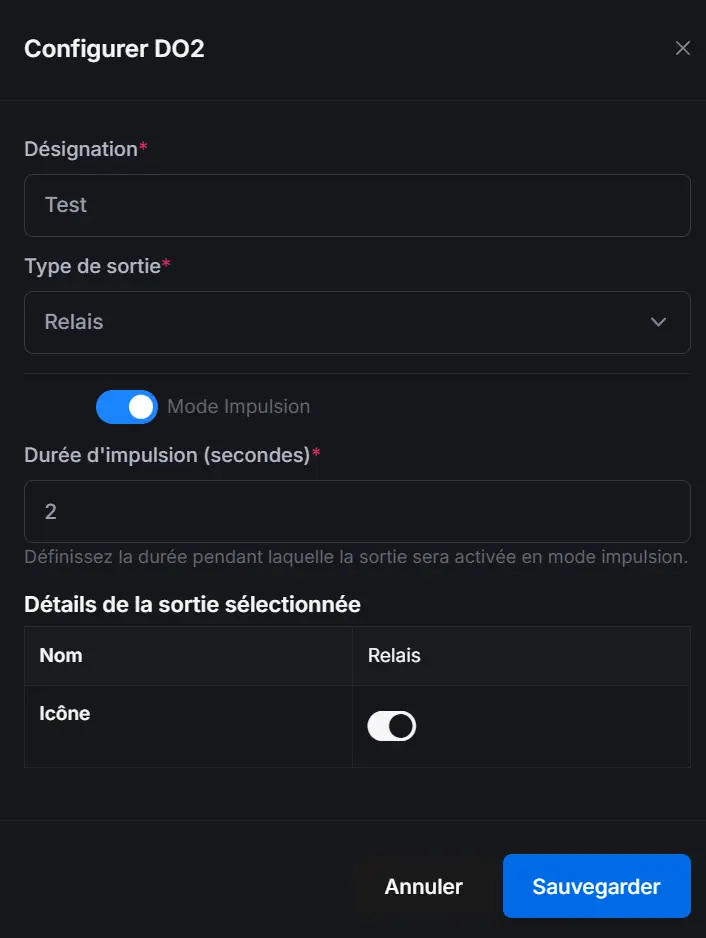

Configurer une sortie digitale

Les sorties digitales commandent des actionneurs ON/OFF.

Informations à renseigner

Champ	Description
Nom	Identifiant de la sortie
Type d'actionneur	Catégorie de la sortie
Icône	Représentation visuelle
Mode impulsionnel	Activation temporaire
Durée impulsion	Durée en secondes (si mode impulsionnel)

Mode impulsionnel

Le mode impulsionnel permet d'activer la sortie pendant une durée définie :

1. Activez l'option "Mode impulsionnel"
2. Définissez la durée en secondes
3. À chaque activation, la sortie s'éteindra automatiquement après la durée

Cas d'usage : Ouverture de portail, déverrouillage de porte

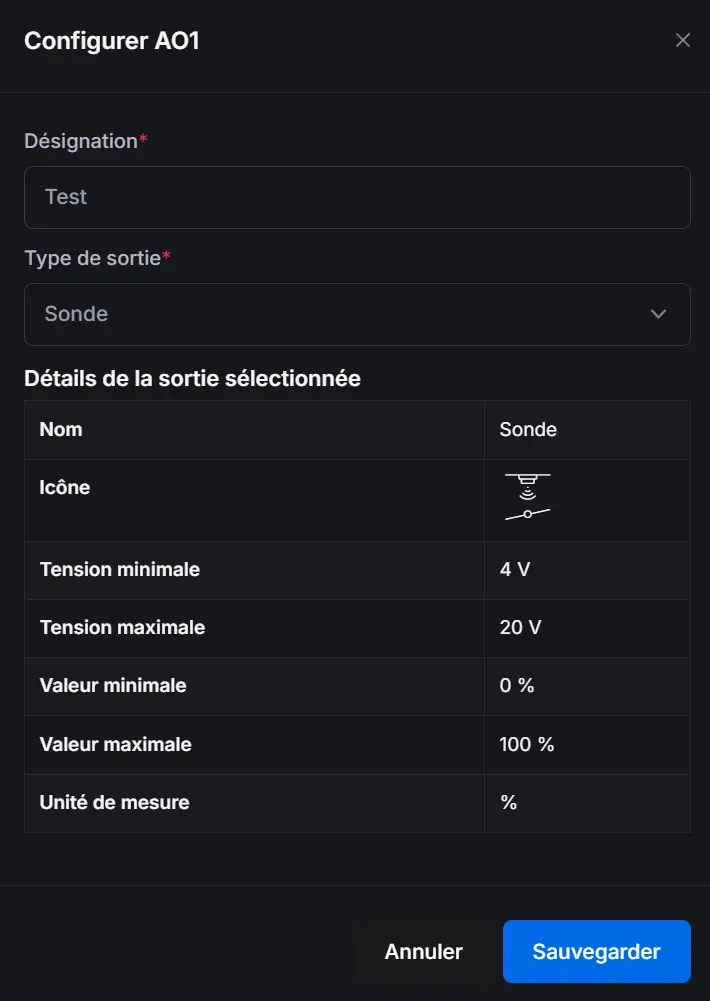

Configurer une sortie analogique

Les sorties analogiques commandent des actionneurs à valeur variable (0-10V).

Informations à renseigner

Champ	Description
Nom	Identifiant de la sortie
Type d'actionneur	Catégorie de la sortie
Icône	Représentation visuelle
Unité de mesure	Unité affichée (%, °C, etc.)
Valeur min	Valeur à 0V
Valeur max	Valeur à 10V

Activer l'historique

Pour chaque entrée/sortie, vous pouvez activer l'enregistrement de l'historique :

1. Dans la configuration de l'E/S, activez "Enregistrer l'historique"
2. Les valeurs seront stockées pour consultation ultérieure
3. Consultez l'onglet "Analyse" pour voir les graphiques

Abonnement requis

L'historique et l'analyse nécessitent un abonnement Basic ou Premium.

Types de capteurs personnalisés

Vous pouvez créer vos propres types de capteurs depuis la section "Capteurs & Sorties" de votre espace client.

Sauvegarder la configuration

Après chaque modification :

1. Cliquez sur "Enregistrer"
2. La configuration est sauvegardée en base de données
3. Les modifications sont visibles immédiatement sur le tableau de bord

Important

Les modifications de configuration n'affectent pas les scénarios existants. Vérifiez vos scénarios si vous renommez une E/S.
