Configuration S7 (Siemens)

L'onglet Configuration S7 permet de connecter votre équipement Kodeno à un automate Siemens S7 pour lire des variables.

Module optionnel

Cette fonctionnalité nécessite l'activation du module "Connecteur S7" dans les paramètres de l'équipement.

Qu'est-ce que la connexion S7 ?

La connexion S7 permet à votre équipement Kodeno de :

• Se connecter à un automate Siemens S7-300, S7-400, S7-1200 ou S7-1500
• Lire des variables depuis les blocs de données (DB)
• Afficher les valeurs en temps réel dans Kodeno

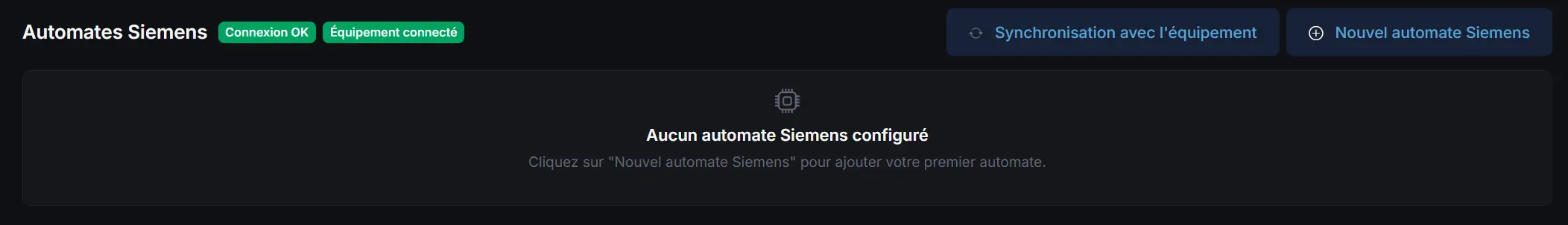

Accéder à la configuration S7

1. Accédez à la page de votre équipement
2. Cliquez sur l'onglet "Configuration S7"

Prérequis

Assurez-vous que le module S7 est activé dans l'onglet Paramètres avant d'accéder à cette configuration.

Paramètres de connexion

Informations réseau

Champ	Description
Adresse IP	Adresse IP de l'automate Siemens
Rack	Numéro de rack (généralement 0)
Slot	Numéro de slot CPU (généralement 1 ou 2)

Test de connexion

1. Renseignez les paramètres de connexion
2. Cliquez sur "Tester la connexion"
3. Un message indique si la connexion est réussie

Configurer les variables

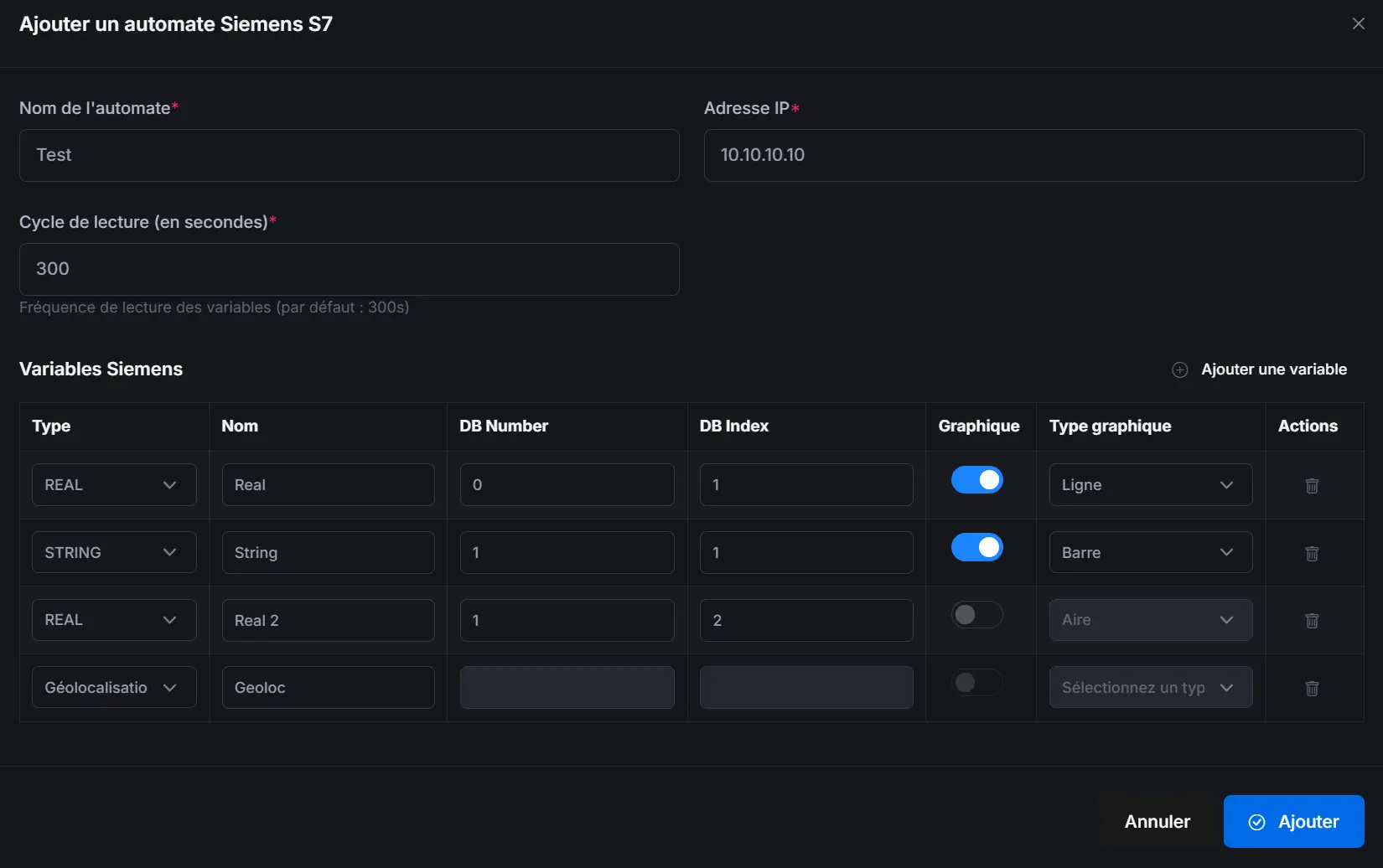

Ajouter une variable

1. Cliquez sur "Ajouter une variable"
2. Renseignez les informations :

Champ	Description
Nom	Identifiant de la variable
Numéro DB	Numéro du bloc de données
Offset	Position dans le DB (en octets)
Type de données	BOOL, INT, REAL, DINT, etc.
Bit	Position du bit (pour type BOOL)

Types de données supportés

Type	Description	Taille
BOOL	Booléen (vrai/faux)	1 bit
BYTE	Octet non signé	1 octet
INT	Entier signé	2 octets
DINT	Entier double signé	4 octets
REAL	Nombre à virgule flottante	4 octets
STRING	Chaîne de caractères	Variable

Exemple de configuration

Pour lire une température stockée dans DB10 à l'offset 4 en format REAL :

• Nom : Température four
• Numéro DB : 10
• Offset : 4
• Type : REAL

Gérer les variables

Modifier une variable

1. Cliquez sur l'icône crayon à côté de la variable
2. Modifiez les paramètres
3. Enregistrez

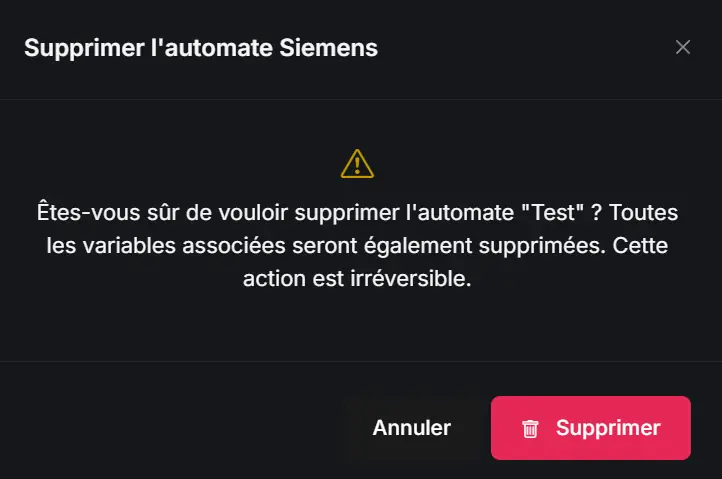

Supprimer une variable

1. Cliquez sur l'icône poubelle à côté de la variable
2. Confirmez la suppression

Réorganiser les variables

Utilisez le glisser-déposer pour réorganiser l'ordre d'affichage des variables.

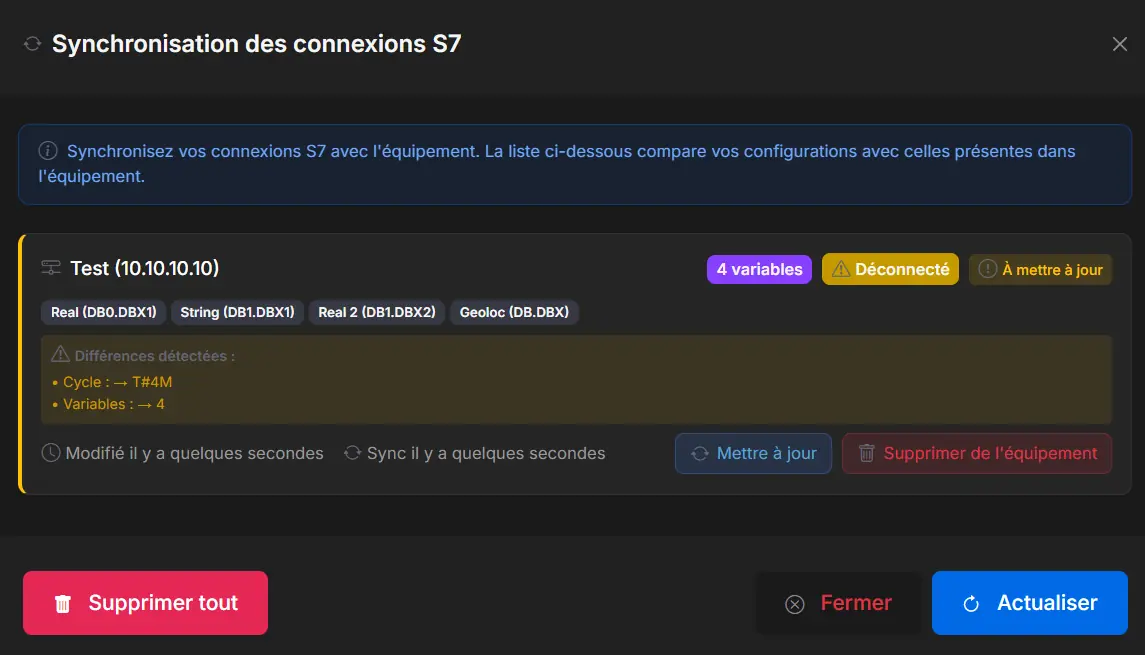

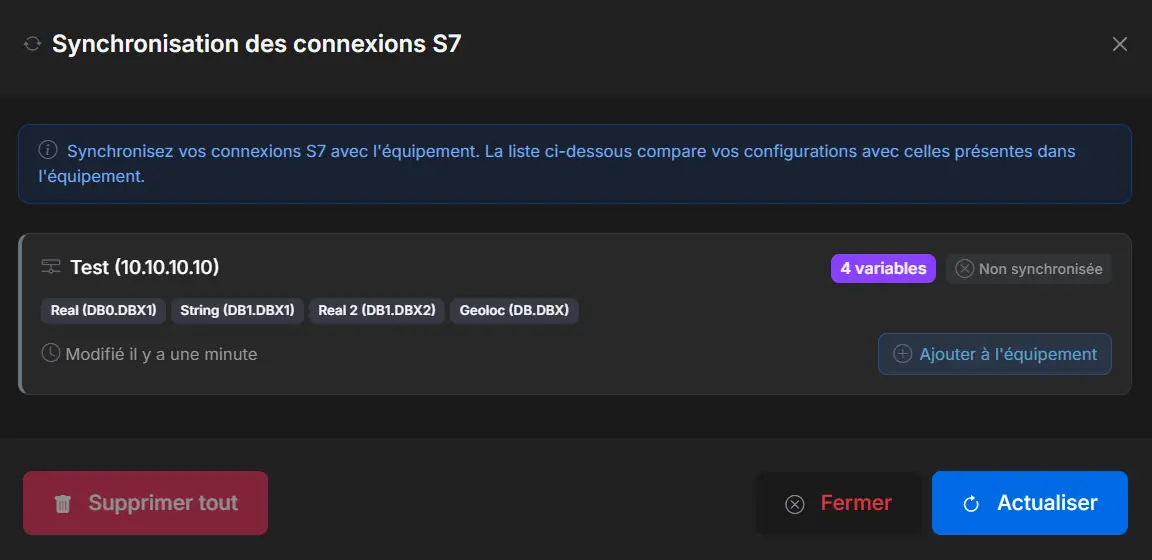

Synchroniser avec l'équipement

Après avoir configuré vos variables :

1. Cliquez sur "Synchroniser"
2. La configuration est envoyée à l'équipement
3. Les lectures commencent automatiquement

Visualiser les valeurs

Les valeurs des variables S7 sont visibles :

• Dans l'onglet Log S7 pour un affichage détaillé
• Sur le tableau de bord (si configuré)
• Dans les graphiques d'analyse (si historique activé)

Dépannage

La connexion échoue

Vérifiez :

• L'adresse IP de l'automate
• Le rack et slot sont corrects
• L'automate autorise les connexions externes (paramètres de sécurité S7)
• Le pare-feu ne bloque pas le port 102

Les valeurs sont incorrectes

Vérifiez :

• Le numéro de DB est correct
• L'offset correspond à la position de la variable
• Le type de données est le bon

Variables non lues

Vérifiez :

• Le module S7 est activé dans les paramètres
• L'équipement est en ligne
• La synchronisation a été effectuée

Conseil

Utilisez le logiciel TIA Portal ou Step 7 pour vérifier les adresses exactes de vos variables dans l'automate Siemens.
