Configuration d'un Équipement

Vue d'ensemble​

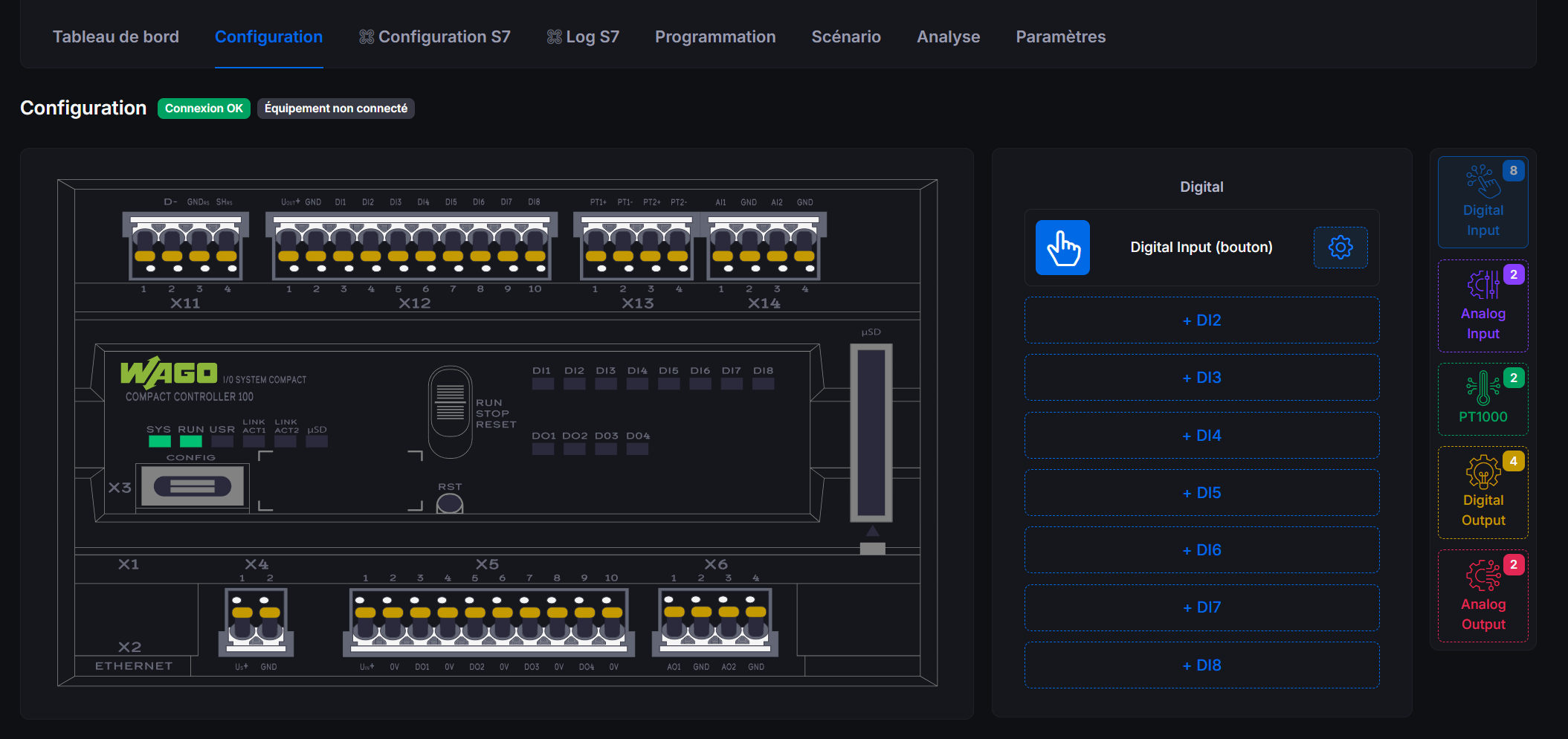

L'onglet Configuration permet de visualiser et de gérer les capteurs de votre équipement.

Placeholder pour capture d'écran de l'onglet Configuration

Fonctionnalités principales​

Vue schématique de l'équipement​

Sur le côté gauche, un schéma affiche une représentation de l'équipement.

Comment configurer les éléments​

Accès à l'onglet​

  1. Naviguez vers Équipements dans le menu.
  2. Sélectionnez l'équipement souhaité.
  3. Cliquez sur l'onglet Configuration.

Configuration d'une entrée numérique​

  1. Cliquez sur Entrées numériques.
  2. Pour une position non configurée :
    • Cliquez sur Configurer ou l'icône d'ajout.
    • Sélectionnez le type d'entrée dans la liste.
    • Personnalisez le nom, l'icône, etc.
  3. Pour modifier :
    • Cliquez sur l'icône d'édition.
    • Ajustez les paramètres dans la modale.

Configuration d'une entrée analogique​

  1. Sélectionnez Entrées analogiques.
  2. Configurez le type d'entrée (température, pression, etc.).
  3. Pour l'ajustement :
    • Cliquez sur Ajuster.
    • Entrez les valeurs de référence ou appliquez un facteur.
    • Appliquez la modification.

Configuration des sorties​

  1. Choisissez Sorties numériques ou Sorties analogiques.
  2. Associez un type de sortie à chaque position.
  3. Configurez les paramètres (plage de valeurs, unité, etc.).

Activation de l'historique​

  • Dans la modale de configuration, cochez Activer l'historique.
  • Les données seront enregistrées pour les graphiques et analyses.

Types d'éléments disponibles​

  • Entrées : Contact sec, capteur de niveau, thermomètre, etc.
  • Sorties : Relais, vanne, moteur, variateur, etc.
  • Les types peuvent être personnalisés selon votre compte.

Bonnes pratiques​

  • Nommez clairement : Utilisez des noms descriptifs (ex: "Température salle 1").
  • Vérifiez les unités : Assurez-vous de la cohérence (°C, %, V, etc.).
  • Ajustez si nécessaire : Pour maintenir la précision des mesures.
  • Testez les configurations : Vérifiez dans l'onglet Tableau de bord.

Dépannage​

  • Position non disponible : Vérifiez les capacités de l'équipement.
  • Ajustement impossible : Assurez-vous d'avoir des références valides.
  • Historique non activé : Cochez l'option dans la configuration.
